Bit Gerudi Karbida Penyejuk Dalaman Tiga Seruling

Apakah Bit Gerudi Karbida Penyejuk Dalaman Tiga Seruling?

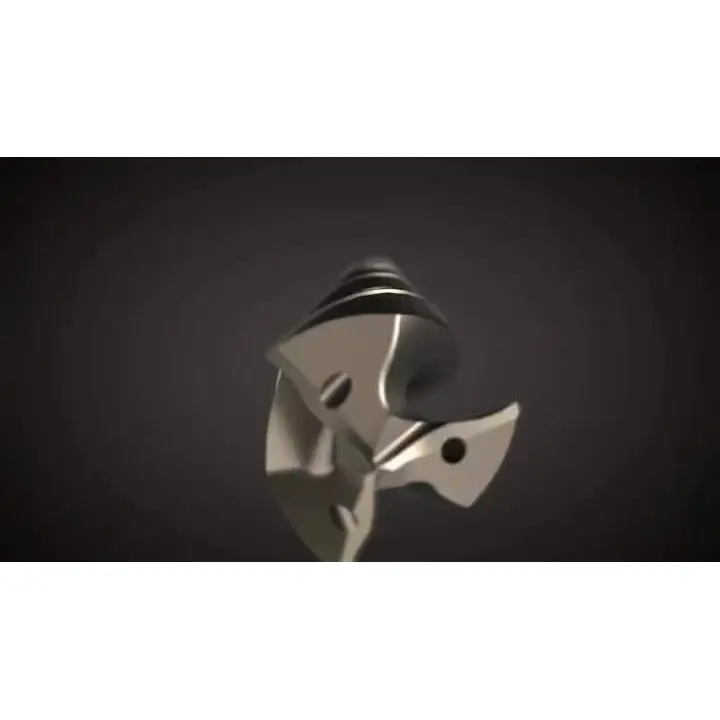

Bit gerudi karbida penyejuk dalaman tiga seruling ialah bit gerudi aloi super dengan seruling heliks tiga kali ganda dan saluran penyejukan dalaman yang direka untuk pemesinan lokasi lubang ketepatan tinggi. Penyejukan dalaman mengurangkan suhu alat pada kelajuan tinggi dan memanjangkan hayat alat sambil mengekalkan ketepatan gerek dan kemasan permukaan.

Kelebihan Teknologi Teras

Bit Gerudi Karbida Penyejukan Dalaman Tiga Seruling kami direka bentuk untuk ketepatan tinggi, ketegaran dan prestasi yang stabil dalam tugas pemesinan yang kompleks, menawarkan peningkatan ketara berbanding latihan dua seruling tradisional.

1. Reka Bentuk Tiga Seruling + Badan Teguh – Terobosan Dwi dalam Ketegaran & Ketepatan

Dibina dengan submikron karbida, ketebalan teras gerudi mencapai 20–25% daripada diameter gerudi, kekuatan lentur ≥3200 MPa, memberikan ketegaran 30% lebih tinggi daripada gerudi dua seruling konvensional.

Reka bentuk tiga seruling yang seimbang mengagihkan beban pemotongan secara sama rata, mengurangkan getaran sebanyak 60%. Ketepatan pemusatan memastikan sisihan kelurusan <0.02mm/100mm, dengan silinder unggul dan kebulatan.

Sudut titik 140° yang dioptimumkan dan tepi silang yang diasah mengurangkan daya pemotongan paksi sebanyak 30%, membolehkan pemesinan terus tanpa lubang pandu, sesuai untuk permukaan condong 0°–30° dan lubang bersilang.

2. Penyejuk Dalaman Bertekanan Tinggi + Pemindahan Cip Cekap – Tiada Tersumbat

Saluran penyejuk melalui menghantar penyejuk pada 15–30 MPa terus ke pinggir canggih, meningkatkan pelesapan haba sebanyak 50% dan menghalang lekatan cip.

Pemecah cip cetek tiga alur, dengan sudut heliks 28°–32°, memecahkan cip menjadi serpihan pendek. Berbanding dengan gerudi bermata dua, Bit Gerudi Karbida Penyejuk Dalaman Tiga Seruling meningkatkan kelajuan penyingkiran cip sebanyak 40%.

Nisbah dalam-kepada-diameter (L/D) menyokong sehingga 8D, membolehkan pemesinan lubang dalam tanpa risiko tersumbat.

3. Pelbagai Salutan + Kebolehsuaian Bahan – Hayat Lebih Lama & Kecekapan Lebih Tinggi

Salutan yang tersedia termasuk TiAlN, TiCN dan PVD berbilang lapisan berasaskan Altin, dengan kekerasan HV2200+ dan rintangan pengoksidaan sehingga 1150°C.

Bahan badan alat boleh disesuaikan untuk besi tuang, keluli, aloi suhu tinggi, dll., memanjangkan hayat seruling tunggal sebanyak 30% dan meningkatkan kadar suapan sebanyak 20%, meningkatkan produktiviti keseluruhan sebanyak 30%.

4. Pembuatan Ketepatan + Keserasian Luas – Sesuai untuk Pengeluaran Kelompok

Larian canggih ≤0.01mm, toleransi diameter ±0.03mm, kekasaran permukaan Ra1.6–3.2μm.

Serasi dengan pusat pemesinan, barisan pengeluaran khusus, batang lurus, tirus Morse, antara muka BT/HSK. Menyokong lubang tembus, lubang buta, dan operasi reaming; saiz bukan standard tersedia atas permintaan.

Parameter Produk Teras

Parameter Pemotongan yang Disyorkan

Nota

Untuk L/D >8D, pakai "strategi pemotongan berlapis + jurang cip".

Gunakan sudut garu yang besar untuk bahan melekit.

Pastikan cecair penyejuk bersih untuk mengelakkan saluran dalaman tersumbat.

Aplikasi Biasa

Pembuatan Automotif Menggunakan Mata Gerudi Karbida Penyejuk Dalam Tiga Seruling, lubang bersilang φ10 mm 5D dimesin pada kelajuan pemotongan 80 m/min dengan kadar suapan 0.15 mm/rev. Hayat alat tunggal melebihi 3,500 lubang, dengan sisihan lubang dikawal dalam <0.02 mm, memenuhi keperluan pemasangan ketepatan sepenuhnya.

Peralatan Tenaga 42CrMoV kuasa angin slewing bearing lubang dalam (φ39mm, kedalaman 280mm), sistem penyejuk tekanan tinggi, kelajuan pemotongan 135 m/min, suapan 0.3 mm/rev, pemindahan cip berterusan, kemasan permukaan Ra1.6μm.

Pembuatan Acuan SKD11 acuan keluli lubang dalam 8D, reka bentuk tegar tiga seruling + pemindahan cip yang cekap menghalang getaran dan calar, toleransi lubang ±0.03mm, tiada penggilap sekunder diperlukan.

Aeroangkasa Lubang condong bahagian aloi titanium, penyejuk tekanan tinggi mengurangkan suhu pemotongan, reka bentuk pemusatan tiga seruling mengelakkan sisihan lubang, kecekapan pemesinan meningkat 40% berbanding gerudi dua seruling konvensional, memenuhi piawaian ketepatan gred aeroangkasa.
