Bagaimanakah Pemotong Pembentukan Bukan Standard PCD Boleh Mengubah Pemesinan Ketepatan Tinggi

Ringkasan Artikel: A PCD Pemotong Pembentukan Bukan Piawaidireka bentuk untuk operasi pemesinan di mana alat pemotong standard tidak dapat menghasilkan semula kontur kompleks, langkah, alur atau profil khas dengan cekap. Dengan menggabungkan kepala alat PCD dengan badan karbida, penyelesaian perkakas tersuai ini memberikan rintangan haus yang sangat baik, kestabilan dimensi, kemasan permukaan licin dan keupayaan membentuk satu langkah.Wangdefumenyediakan penyelesaian perkakas PCD tersuai untuk menuntut aplikasi merentas automotif, aeroangkasa, elektronik 3C dan pembuatan peralatan perubatan.

Jadual Kandungan

Apakah Pemotong Pembentuk Bukan Standard PCD?

Mengapa PCD Sesuai untuk Pembentukan Ketepatan?

Spesifikasi Utama dan Pilihan Penyesuaian

Apakah Kelebihan Utama?

Di Mana Ia Digunakan?

Bagaimana Anda Harus Memilih Pemotong yang Betul?

Bagaimanakah Perkakas Tersuai Meningkatkan Kecekapan Pengeluaran?

Soalan Lazim

Apakah Pemotong Pembentuk Bukan Standard PCD?

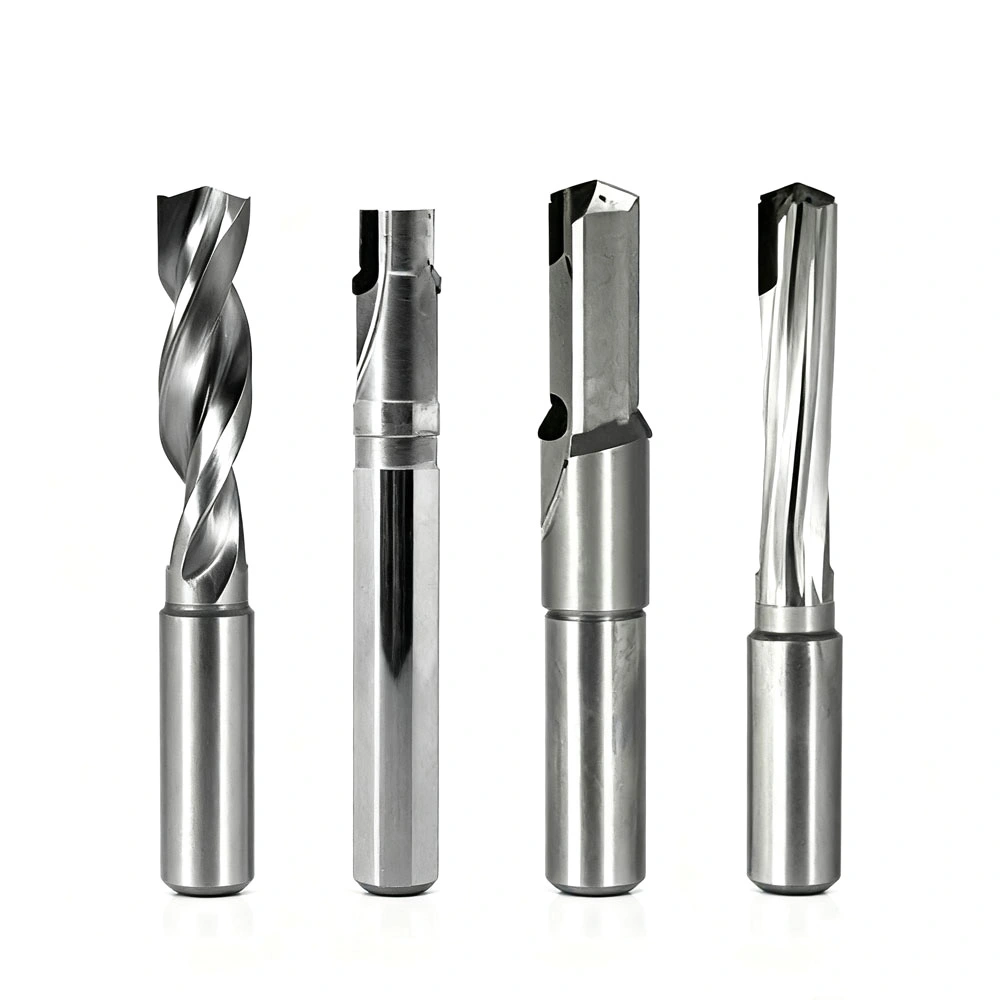

A Pemotong Pembentuk Bukan Piawai PCDialah alat pemotong yang direka khas yang dibangunkan untuk pemesinan bahan kerja dengan geometri kompleks atau bukan standard. Tidak seperti kilang akhir konvensional atau pemotong tujuan umum, ia direka bentuk mengikut kontur, toleransi, bahan dan keperluan pengeluaran sebenar komponen tertentu.

Alat ini biasanya menggabungkan akepala pemotong berlian polihabluran (PCD).dengan badan alat karbida berkekuatan tinggi. Mengikut spesifikasi produk, bahagian pemotongan PCD boleh mencapai kekerasan kira-kira8000 HV, manakala kekonduksian termanya boleh mencapai sekitar700 W/mK. Ciri-ciri ini membantu mengekalkan kestabilan canggih, mengurangkan haus dan menghilangkan haba pemesinan dengan cekap.

Bagi pengeluar yang menghasilkan komponen dengan kontur tidak sekata, lubang berpijak, alur, permukaan melengkung atau profil khusus lain, geometri pembentukan tersuai boleh menghapuskan berbilang peringkat pemesinan. Daripada menggunakan beberapa alat untuk menghasilkan semula bentuk secara beransur-ansur, pemotong membentuk yang direka bentuk dengan betul boleh melengkapkan profil yang dimaksudkan dalam satu operasi pemesinan.

Untuk mendapatkan maklumat lanjut tentang keupayaan perkakas tersuai, lihat penyelesaian alatan tersuai bukan standard daripada Wangdefu.

Mengapa PCD Sesuai untuk Pembentukan Ketepatan?

Pemilihan bahan mempunyai pengaruh langsung ke atas hayat alat, kualiti permukaan, ketekalan dimensi, dan kos pemesinan. PCD amat menarik untuk bahan bukan ferus dan kasar kerana kekerasan yang melampau dan rintangan haus membantu mengekalkan kelebihan canggih yang stabil sepanjang kitaran pengeluaran yang dilanjutkan.

Kekerasan Tinggi dan Rintangan Haus

PCD adalah jauh lebih keras daripada karbida konvensional. Ini membolehkan canggih untuk menahan haus beransur-ansur semasa pemesinan berterusan. Kelebihan yang lebih stabil boleh membantu pengeluar mengekalkan ketepatan dimensi untuk tempoh yang lebih lama dan mengurangkan kekerapan penggantian alat.

Pelesapan Haba yang Cekap

Pengumpulan haba boleh menyebabkan ubah bentuk haba dan menjejaskan ketepatan pemesinan secara negatif. PCD mempunyai kekonduksian terma yang tinggi, membolehkan haba yang dijana pada zon pemotongan hilang dengan cepat. Ciri ini amat berharga apabila pemesinan aloi aluminium dan bahan lain yang kualiti permukaan dan kestabilan dimensi adalah penting.

Kemasan Permukaan Stabil

Tepi PCD yang tajam dan tahan haus boleh menghasilkan hasil pemotongan yang bersih dan konsisten. Apabila geometri alat dipadankan dengan tepat dengan bahan kerja, permukaan kompleks boleh dihasilkan semula dengan operasi sekunder yang lebih sedikit.

Spesifikasi Utama dan Pilihan Penyesuaian

Kerana alat membentuk dibangunkan mengikut bahan kerja individu, tidak ada konfigurasi universal tunggal. Dimensi alat dan geometri harus ditentukan dari lukisan komponen, bahan pemesinan, peralatan CNC, volum pengeluaran, dan toleransi yang diperlukan.

Pendekatan penyesuaian ini menjadikan alat lebih daripada sekadar aksesori pemotongan. Ia menjadi penyelesaian pemesinan yang direka bentuk di sekitar geometri akhir komponen.

Apakah Kelebihan Utama Pemotong Pembentuk Bukan Piawai PCD?

1. Pembentukan Satu Langkah

Kelebihan yang paling ketara ialah keupayaan untuk menggabungkan pelbagai keperluan membentuk ke dalam satu alat khusus. Apabila proses konvensional mungkin memerlukan beberapa pemotong dan perubahan alat, pemotong pembentuk tersuai berpotensi melengkapkan profil sasaran dalam satu laluan.

• Kurang operasi pemesinan
• Mengurangkan kekerapan menukar alat
• Kitaran pengeluaran yang lebih pendek
• Kedudukan ciri yang lebih konsisten
• Kebergantungan yang lebih rendah pada pelbagai proses penamat

2. Hayat Alat yang Lebih Lama

Kekerasan tinggi PCD dan rintangan haus membantu mengekalkan prestasi pemotongan semasa pengeluaran berulang. Hayat alat yang lebih lama boleh digunakan boleh mengurangkan gangguan mesin dan memudahkan perancangan pengeluaran, terutamanya untuk pemesinan volum tinggi.

3. Kualiti Permukaan yang Diperbaiki

Geometri canggih yang stabil adalah penting untuk menghasilkan permukaan licin. Profil pembentukan tersuai boleh menghasilkan semula kontur yang diperlukan dengan tepat sambil mengurangkan risiko tanda pemesinan yang tidak konsisten yang disebabkan oleh pelbagai peralihan alat.

4. Geometri Khusus Aplikasi

Setiap komponen memberikan cabaran pemesinan yang berbeza. Bentuk bilah, nombor seruling, sudut heliks, konfigurasi batang, diameter dan reka bentuk saluran penyejuk boleh dilaraskan agar sesuai dengan aplikasi dan bukannya memaksa bahan kerja untuk muat dengan alat standard.

Di Mana Ia Digunakan?

Pemotong membentuk PCD tersuai amat berguna apabila geometri komponen dan konsistensi pengeluaran lebih menuntut daripada apa yang boleh disediakan oleh perkakas standard.

• Automotif:Perumah aloi aluminium, komponen penghantaran, bahagian struktur, dan lubang berlangkah ketepatan.
• Aeroangkasa:Komponen komposit gentian karbon dan bahagian struktur ringan yang memerlukan kemasan terkawal.
• Elektronik 3C:Bingkai tengah aloi aluminium, perumah dan komponen ketepatan untuk telefon mudah alih dan komputer.
• Peralatan Perubatan:Komponen ketepatan di mana kebolehulangan dimensi dan kualiti permukaan adalah penting.
• Pembuatan Perindustrian:Alur khas, kontur tidak sekata, profil melengkung dan operasi membentuk tersuai.

Alat ini amat sesuai untuk logam bukan ferus seperti aluminium dan tembaga, serta komposit gentian karbon, plastik bertetulang gentian kaca, dan plastik kejuruteraan kekerasan tinggi terpilih.

Bagaimana Anda Harus Memilih Pemotong yang Betul?

Memilih alat pembentukan tersuai harus bermula dengan komponen dan bukannya katalog alat. Jurutera harus menilai keseluruhan proses pemesinan sebelum memuktamadkan geometri alat.

1. Tentukan bahan bahan kerja:Kenal pasti kekerasan, kekasaran, ciri terma dan kelakuan cip.
2. Menganalisis lukisan komponen:Semak kontur, alur, jejari, langkah, profil lubang dan toleransi dimensi.
3. Sahkan mesin CNC:Periksa kelajuan gelendong, kuasa, antara muka pemegang alat, penyejuk yang tersedia dan sampul pemesinan.
4. Tentukan keperluan pengeluaran:Pertimbangkan saiz kelompok, masa kitaran, jangkaan hayat alat dan ketekalan yang diperlukan.
5. Optimumkan geometri pemotong:Pilih diameter yang sesuai, susunan seruling, sudut heliks, reka bentuk batang dan profil pembentukan.
6. Sahkan reka bentuk akhir:Gunakan lukisan CAD dan maklum balas pemesinan untuk memastikan alat sepadan dengan persekitaran pengeluaran sebenar.

Untuk perkakas tersuai, menyediakan lukisan CAD terperinci atau sampel sedia ada boleh meningkatkan ketepatan reka bentuk alat dengan ketara. Maklumat tentang bahan bahan kerja, model mesin, keadaan pemesinan, toleransi yang diperlukan, dan jumlah pengeluaran sasaran juga berharga.

Bagaimanakah Perkakas Tersuai Meningkatkan Kecekapan Pengeluaran?

Nilai ekonomi pemotong pembentuk adat tidak ditentukan hanya oleh harga pembeliannya. Pertimbangan yang lebih penting ialah jumlah sumbangannya kepada proses pemesinan.

Sebagai contoh, komponen yang memerlukan beberapa pemotong standard mungkin melibatkan perubahan alat berulang, penempatan semula, pemeriksaan pertengahan dan operasi kemasan tambahan. Alat pembentukan khusus boleh menyatukan operasi yang sesuai dan mengurangkan kerumitan proses.

Ini boleh memberikan beberapa faedah yang boleh diukur:

• Masa tanpa pemotongan yang lebih rendah disebabkan oleh perubahan alat
• Mengurangkan bilangan peringkat pemesinan
• Kekonsistenan dimensi yang lebih baik antara kelompok
• Berkemungkinan menurunkan keperluan buruh dan pemeriksaan
• Penjadualan pengeluaran yang lebih boleh diramal
• Kesesuaian yang lebih baik untuk pengeluaran CNC automatik

Wangdefu menyokong perkakasan PCD tersuai daripada R&D dan reka bentuk kejuruteraan melalui pengeluaran. Perniagaan perkakas ketepatannya mempunyai lebih daripada sedekad pengalaman dan menyediakan perkhidmatan automotif, aeroangkasa, 3C dan aplikasi peralatan perubatan. Syarikat itu juga menyatakan bahawa ketepatan perkakasnya boleh mencapai tahap ketepatan tinggi, menyokong pelanggan yang mencari prestasi pemesinan yang boleh diulang.

Untuk meneroka penyelesaian ketepatan yang berkaitan, lawati laman webAlat pemotong CNCkategori.

Soalan Lazim

Apakah tujuan utama Pemotong Pembentukan Bukan Piawai PCD?

Tujuan utamanya ialah untuk memesin profil bahan kerja yang kompleks atau tersuai dengan geometri pemotongan khusus. Ia boleh menggabungkan beberapa keperluan pembentukan menjadi satu alat dan mungkin mengurangkan keperluan untuk operasi pemesinan berbilang.

Apakah bahan yang boleh PCD membentuk mesin pemotong?

Ia biasanya sesuai untuk bahan bukan ferus seperti aluminium, tembaga, dan aloinya. Bergantung pada reka bentuk alat, ia juga boleh digunakan untuk komposit gentian karbon, plastik bertetulang gentian kaca dan plastik kejuruteraan terpilih.

Bolehkah diameter pemotong dan geometri bilah disesuaikan?

ya. Diameter, profil bilah, bilangan seruling, sudut heliks, konfigurasi batang, dan ciri-ciri struktur lain boleh direka bentuk mengikut lukisan bahan kerja dan keperluan pemesinan. Dimensi yang tersedia tidak terhad kepada satu saiz standard.

Apakah maklumat yang diperlukan untuk membangunkan pemotong pembentukan tersuai?

Lukisan CAD terperinci amat disyorkan. Jurutera juga harus menyediakan bahan bahan kerja, toleransi sasaran, peralatan pemesinan, keadaan gelendong, jumlah pengeluaran dan masalah pemesinan semasa. Alat atau sampel komponen sedia ada juga boleh membantu memperhalusi reka bentuk.

Mengapa memilih PCD dan bukannya pemotong karbida konvensional?

PCD menawarkan kekerasan dan rintangan haus yang jauh lebih tinggi, yang boleh membantu mengekalkan kelebihan tajam untuk tempoh yang lebih lama. Untuk aplikasi yang sesuai, ini boleh meningkatkan kestabilan dimensi, kualiti permukaan, hayat alat dan kecekapan pemesinan keseluruhan.

Kesimpulan

Sebuah kejuruteraan yang betulPemotong Pembentuk Bukan Piawai PCDboleh menukar operasi pemesinan yang rumit kepada proses yang lebih terkawal dan cekap. Gabungan kekerasan PCD, geometri pembentukan tersuai, kekuatan badan karbida, dan keupayaan pemesinan satu langkah menjadikannya pilihan yang berharga untuk komponen ketepatan dengan kontur dan keperluan permukaan yang menuntut. Dengan lebih sedekad pengalaman dalam perkakas ketepatan, Wangdefu menyediakan penyelesaian tersuai untuk pengeluar yang mencari prestasi yang boleh dipercayai dan reka bentuk alat khusus aplikasi. Jika anda sedang membangunkan proses pemesinan yang kompleks atau memerlukan pemotong yang direka di sekeliling lukisan komponen anda,hubungi kamiuntuk membincangkan keperluan perkakas anda dan menerima penyelesaian tersuai.
